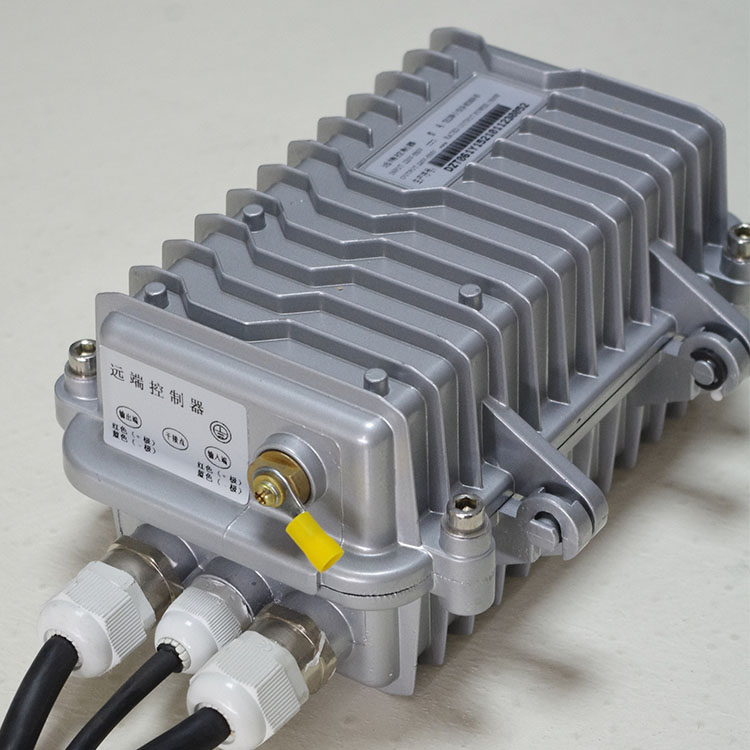

直流远供系统远端机
HYDC系列直流远程供电系统是弘翼电源为高速公路全程监控系统提供远距离直流供电的电源设备，它能够为布设在高速公路路侧的监控设备提供稳定可靠的直流（或交流）稳压电源，为全程监控系统稳定运行奠定了基础。
直流远程供电系统概述
HYDC系列直流远程供电系统主要由局端机、远端机和传输电缆三部分组成。
局端机布设在高速公路沿途收费站或服务区的供电机房内；
远端机布设在高速公路沿途的各个外场监控设备旁，传输电缆布设在局端机和远端机之间的高速公路沿线。
远端设备：输入直流380V-820V，输出 AC220V，包括配电插框、功率模块、电力载波通讯模块等，最终实现整个系统用电设备的正常供电。

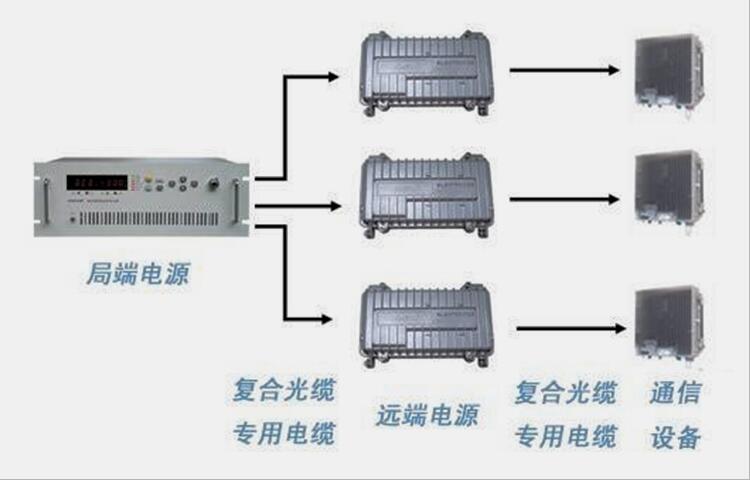

远供直流供电系统的结构图
远供直流供电系统远端机参数
| 直流远供系统远端设备技术指标 | |
| 名称 | 指标要求 |
| 工作温度 | -40℃~+75 ℃ |
| 防护等级 | IP65 |
| 远端输入电压 | 380-820Vdc |
| 远端输出功率 | 500W/1KW/3KW/6KW/10KW/15KW |
| 远端输出范围 | 220±5%Vac |
| 远端电压输出 | 转换效率≧94%；输出频率：50±0.5Hz，输出波形：标准正弦波 |
| 远端输出过压保护 | ≧253Vac |
| 远端输出过流保护 | ≦3.4A/6.8A/≦20.5A/40.9A/≦68.2A/102.3A |
| 远端短路保护 | 有，短路消失后可以自动恢复 |
| 远端防雷保护 | 输入端：雷击电流波形8/20us,幅值40KA，3次冲击 |
| 输出端：雷击电流波形8/20US,幅值40KA，3次冲击 | |
| 远端抗电强度 | 输入大地2120Vdc/1分钟漏电流≦10mA |
| 输入输出4240Vdc/1分钟漏电流≦10mA | |
| 输出大地2120Vdc/1分钟漏电流≦10mA | |
| 远端绝缘强度 | 输入大地/输入输出/输出大地≧10MΩ 500Vdc |
| 对外接口 | 远端机需要预留梯接端子 |
| 状态监测上传 | 1、远端输入电压值、输出电流值上传； |
| 2、远端需要有地址区别，一个链路上有多个设备； | |
| 3、设备输入欠压，过流/过压报警，电源故障报警输出； | |
| 4、需要可以远程重启 | |
<
<
<
<
