远程供电系统电缆线径该如何选择?

作者:admin 发布时间:2020-11-05 07:45:19点击:961

信息摘要:

HYYG系列远程供电系统是2024年新澳门精准免费大全为高速公路全程监控系统提 供远距离交流供电的专业电源,它能够为布设在高速公路路侧的监控设备提供稳定可靠的交流稳压电源,为全程监控系统可靠运行奠定了基础。本系统主要由电源发生器(局端机)、隔离转换 器(又祢远端机或下位机)和传输电缆三部分组成。局端机布设在高速公路沿途收费站或服务区 的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远 端机之间的高速公路沿线。不管是交流远程供电系统还是直流远程供电系统,整个供电系统都离不开——电缆,远程供电系统电缆线径该如何选择?在···

HYYG系列远程供电系统是2024年新澳门精准免费大全为高速公路全程监控系统提 供远距离交流供电的专业电源,它能够为布设在高速公路路侧的监控设备提供稳定可靠的交流稳压电源,为全程监控系统可靠运行奠定了基础。

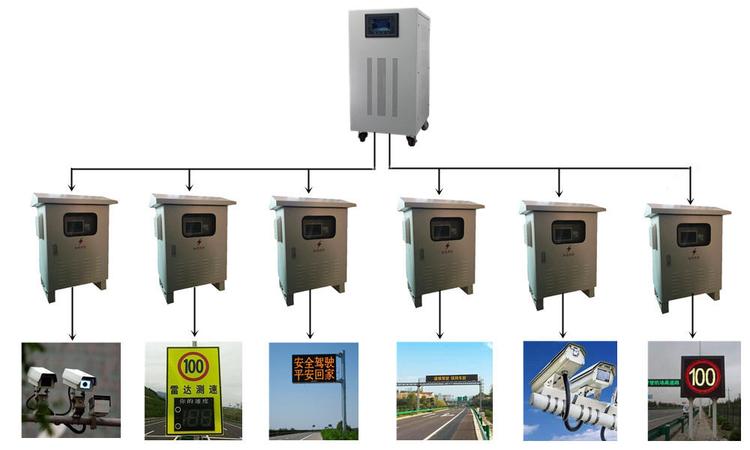

本系统主要由电源发生器(局端机)、隔离转换 器(又祢远端机或下位机)和传输电缆三部分组成。

局端机布设在高速公路沿途收费站或服务区 的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远 端机之间的高速公路沿线。

2024年新澳门精准免费大全

不管是交流远程供电系统还是直流远程供电系统,整个供电系统都离不开——电缆,远程供电系统电缆线径该如何选择?

在实际工程中我们知道电源的供电距离与供电线缆的环阻成正比,与供电线缆的电阻率成反比。

电缆线径计算公式:

 2024年新澳门精准免费大全
其中:

R-电缆环阻(Ω)

P-各节点负载的功率综合(W)

-局端机输出电压(通常取800V)

-远端最小许可输入电压(V)(通常为550V) -远端电源转换效率(通常取85%)

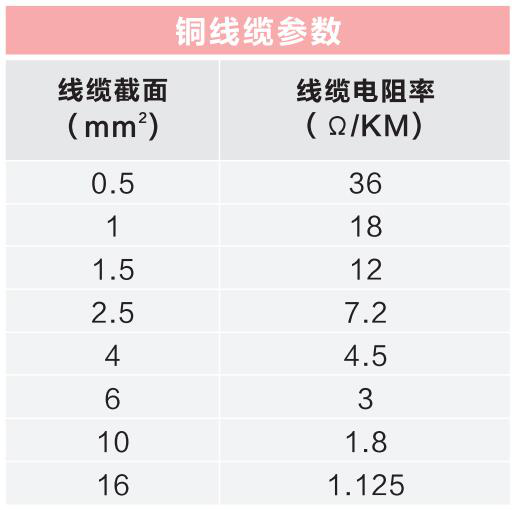

线缆电阻率:可以查表得到每千米的线缆电阻率(建议全部选用铜电缆线)

2024年新澳门精准免费大全

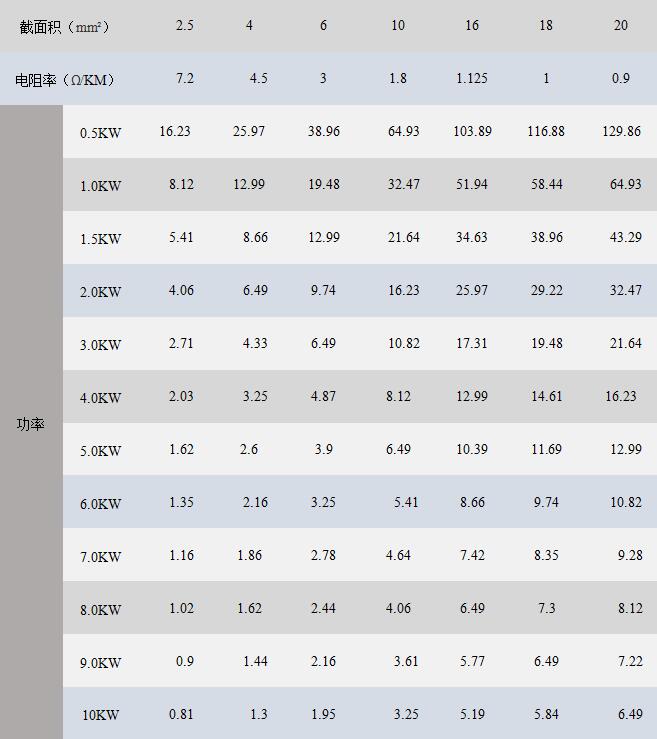

不同负载电缆线径的供电距离

2024年新澳门精准免费大全

大家可以根据现场的使用环境决定选用具体的电缆线径,以免造成电缆线径过小,导致压降严重,很多设备无法启用。
