自耦变压器
是变压器中的一种,常规变压器是输入输出在各一个线圈,左边一个原线圈通过电磁感应,使右边的副线圈产生电压,而自耦变压器它的输入输出共用一组线圈的特殊变压器,升压和降压用不同的抽头来实现,比共用线圈少的部分抽头电压就降低,比共用线圈多的部分抽头电压就升高。

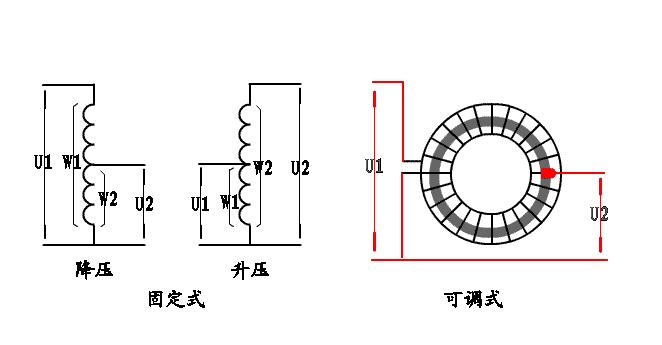

自耦变压器是只有一个绕组的变压器,当作为降压变压器使用时,从绕组中抽出一部分线匝作为二次绕组;当作为升压变压器使用时,外施电压只加在绕组的部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组,自耦变压器的其余部分称为串联绕组,同容量的自耦变压器与普通变压器相比,不但尺寸小,而且效率高,并且变压器容量越大,电压越高,这个优点就越加突出。
自耦变压器原副线圈在同一个绕组上,在同等电压比的情况下,制作成本减少了一大半,相对而言自耦变压器容量大、损耗小、造价成本又低,所以说在电力系统中应用最为广泛。
